建立金剛石切割片轉向?yàn)檎D(zhuǎn)與反轉來分析石材對它的作用力

2017-11-23 14:00:48 次瀏覽

　　石材對金剛石切割片的作用力實際上是沿著銑削接觸弧區域分布的。

　　為了研究方便，昌利將作用力的合力簡化合成一對力，分解為水平力Fx和垂直力F，或分解為切向力F和反向力Fn。

　　昌利為了能夠全面研究金剛石切割片受力問題，分別建立了切割片轉向?yàn)檎D(zhuǎn)與反轉、進給方向正向與反向時的受力簡圖。

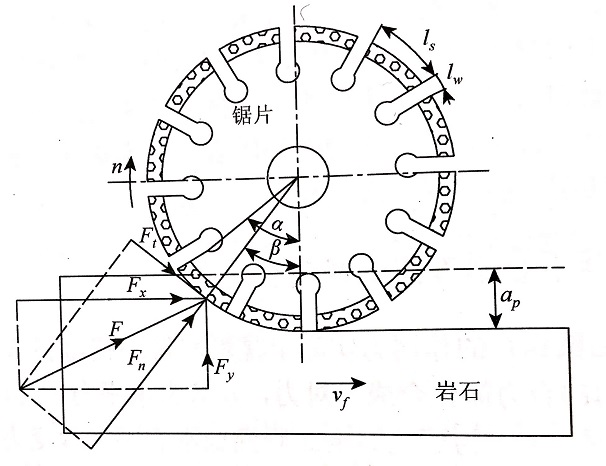

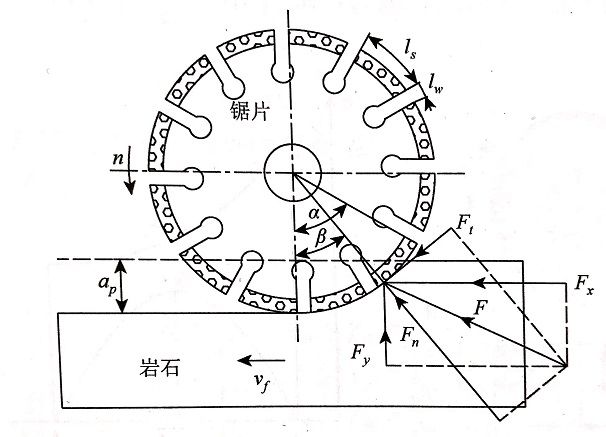

　　假設合力作用點方向與y軸方向夾角為B，縱向切深度為ap，建立主軸轉速為反轉(逆時針轉動)，進給方向?yàn)檎虻那懈钇芰Ψ治觥８鶕?jù)它們之間的幾何關系可推導出如下相關理論公式：

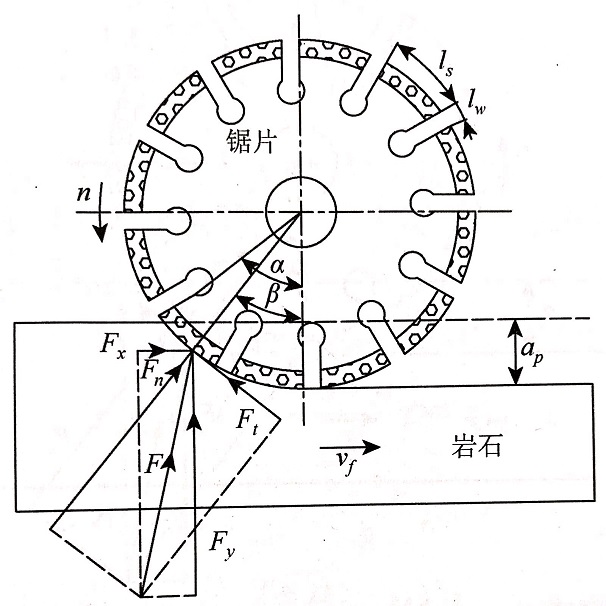

　　當主軸轉速為正轉(順時針轉動)，進給方向?yàn)檎驎r(shí)，僅改變了金剛石切割片的主軸轉速的方向，并建立切割片受力分析。根據它們之間的幾何關系可推導出如下理論公式：

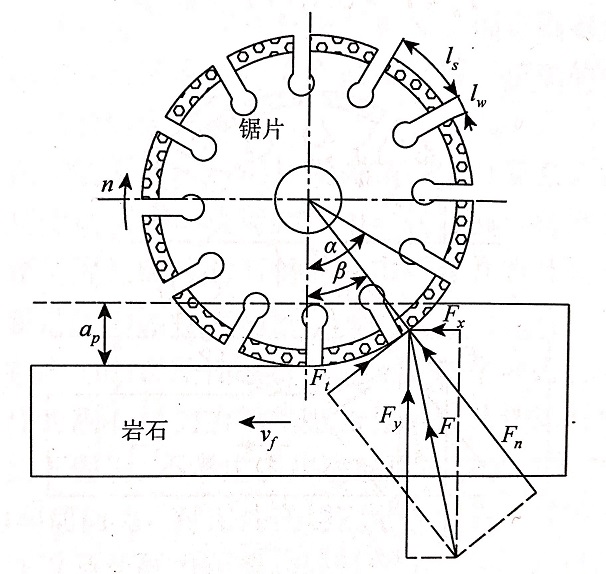

　　當主軸轉速為正轉，進給方向?yàn)榉聪驎r(shí)，同時改變了花崗巖的橫向進給方向和金剛石切割片的旋轉方向，并建立金剛石切割片受力分析。根據它們之間的幾何關系可推導出如下理論公式：
